无磁钻铤耐磨带的现场堆焊试验

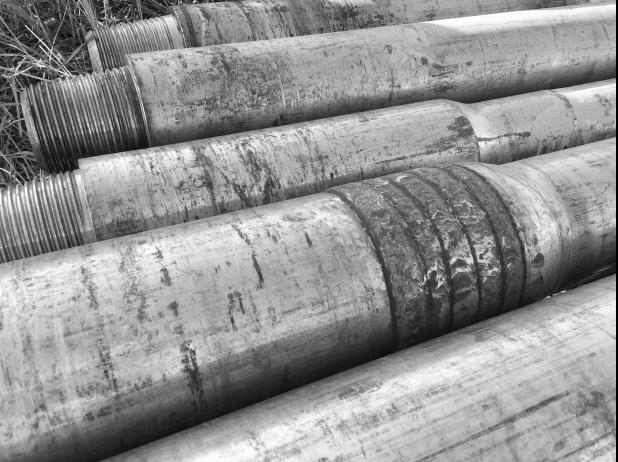

LoWare-NM无磁耐磨带焊丝的现场堆焊试验，在渤海钻井公司管修一车间，用现有的钻杆接头耐磨带焊机进行了无磁堆耐磨带焊丝现场喷焊试验。试验结果测试表明：无磁耐磨带焊丝焊接工艺性、无磁耐磨带熔敷层表面质量、硬度、磁导率等都达到了技术指标要求。
洛氏硬度50HRC；

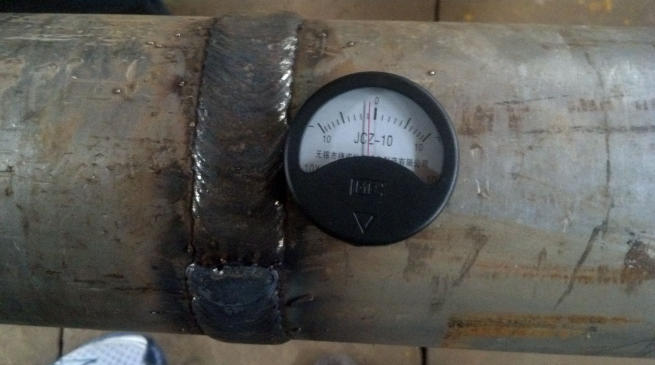

无磁耐磨带焊丝熔敷层磁导率测试试验
LoWare-NM无磁耐磨带焊丝熔敷层磁导率测试试验采用宝鸡市华磁电子设备有限责任公司生产的 RCY-2 型弱磁材料磁导率测量仪进行。过程如下：
首先，在推荐的堆焊工艺参数下，无磁钻铤上堆焊无磁耐磨带焊丝LoWare-NM，并自然冷却至室温。
其次，用手磨机清除无磁耐磨带焊丝熔敷层表面氧化皮。
最后，在周围无强磁场干扰场地用 RCY-2 型弱磁材料磁导率测量仪测试无磁耐磨带的磁导率。试验结果表明：LoWare-NM无磁耐磨带焊丝熔敷层磁导率小于 1.01μt ，满足技术要求。
无磁耐磨带的下井试验
将两根 Φ165mm 喷焊LoWare-NM无磁耐磨带焊丝的无磁钻铤送到钻井一公司河口项目二部689907队 11 井进行下井试验，全面跟踪试验过程，在同一区块同时与一根同型号的没有喷焊无磁耐磨带焊丝的无磁钻铤进行耐磨比较。喷焊耐磨带的无磁钻铤本体外径原来是 160mm，磨损后为 158mm，径向磨损量为 2mm，喷焊的耐磨层外径由 166mm 磨损为 162.5mm，径向磨损量为 3.5mm；没有喷焊耐磨带的无磁钻铤本体外径由原来的 163mm，磨损为 158.5mm，径向磨损量为 4.5mm。可见通过无磁钻具保护技术能够有效的延长无磁钻具使用寿命。
